PLS使用強大的32位通信單元的通用訪問設備，提供了一種非常快速，靈活的通信工具，可訪問大量流行的16/32和64位微控制器。
UAD2PRO ...通用訪問設備2Pro是UDE?目標訪問設備系列的新智能成員...閱讀更多。
UAD2Next ... Universal Access Device2Next是UAD2+的強大后繼產品，是PLS的UDE?目標訪問設備系列中的新型全合一設備...閱讀更多。
UAD3+ ...已建立的UAD2家族的進一步開發通用訪問Device3+特別優化了用于具有高時鐘頻率的多項和多目標系統...閱讀更多。
概述和比較
通用訪問設備2PRO是UDE?目標訪問設備系列的新智能會員。它取代了批準的UAD2，并以眾所周知的形式風格提供了新的增強功能。它使用相同的目標適配器解決方案建立了通向更強大的UAD3+的橋梁。
UAD2PRO通過JTAG，CJTAG，DAP，DAP OFCON CAN物理層（DXCPL），SPD（單引腳DAP）通過CAN，SWD，ASC和CAN和Build-In-In-In-In-In-In-In-In-In-In-In Protection提供最快的目標訪問。訪問您的Aurix，Tricore，PowerArchitecture，S32V234，Cortex，C16X，ST10，XC2000，XC2000，XE166，XMC4500，ARM7，ARM7，ARM9，ARM9，ARM11，SUPEH SH-2A衍生物現在比以往任何時候都更加容易。 JTAG和CAN總線的獨特組合，僅8.5 x 13 x 3.5cm3（w x d x H）的測量以及強大的鋁制外殼，預定了UAD2PRO，用于在現場移動使用。
對于帶有高壓組件的微型控制板（例如，使用電動機或逆變器控件），uad2pro也可以選擇具有高達1,000 VRMS的電氣隔離的目標適配器。同時，保持了50 MHz串行時鐘的完整變速箱帶寬。
Universal Access Device2Next是UAD2+的強大后繼產品，是PLS的UDE?目標訪問設備系列中的新型多合一設備。它將UAD2PRO的最新調試功能與痕量功能相結合，這使其非常適合有效的調試，測試和系統級分析。
UAD2Next充當基本模型UAD2PRO和高端工具UAD3+之間的橋梁。除了大量強大的調試和跟蹤接口（例如DAP，SWD，JTAG，CJTAG和LPD）外，UAD2Next還支持CAN和ASC接口以訪問目標。強大的跟蹤模塊，可以根據需要輕松插入，可確保將跟蹤數據從目標快速傳輸?shù)経AD2Next中。
UAD2Next與UDE?通用調試引擎一起，即使對于最新的異質多核SOC，也提供了全面而有力的支持。
High performance debug access to AURIX 2nd TC3 Generation, AURIX TC2, TriCore, PowerArchitecture, Cortex-R, Cortex-M, Cortex-A, S32V234, XC2000, XE166, XMC4500, Arm7, Arm9, Arm11, SuperH SH-2A, RH850
ASC和CAN/CAN FD目標接口（ASC和CAN調試器）?？梢愿鶕?jù)要求提供FD。
并行和串行跟蹤的插件模塊
USB3或Gigabit-Ethernet將UAD2Next連接到PC
經過驗證和堅固的鋁制外殼17.0 x 14.5 x 5.5厘米
被動冷卻。
通用訪問設備3+是已經建立的UAD2家族的進一步開發，特別優化用于用于高時鐘頻率的多核和多目標系統。得益于靈活的POD和連接器設計，最多可以通過不同的調試協議來控制多達八個不同的核心和目標。 PLS通過PLS對JTAG擴展技術的進一步開發允許連接長度可達基本單元5米?？蛇x的延伸器可與電流電隔離一起使用。此外，使用靈活的設計，POD還可以執行CAN接口或邏輯分析儀探針等任務。
可以通過各種串行接口（例如JTAG，CJTAG，設備訪問端口（DAP/DAP2）或串行電線調試（SWD ））選擇使用多達100 MHz時鐘頻率的目標訪問。 UAD3+硬件和固件實現了多個核心/目標的調試期間的同步。兩個不同的輸入電壓范圍-1.6至5.5伏作為標準伏或可選的0.8至3.3伏- 覆蓋所有可能的應用。
在高端實時跟蹤中，高度柔韌的吊艙和連接器設計可確保簡單且同時有效地支持各種痕量協議（例如Aurora，coresight ETM，Nexus或OCDS L2）。在這里，目標和基本單元上的痕跡之間的距離也可能高達5米。記錄的數據可以通過自動生成的時間戳來補充。具有多達4個GBYTE的痕量內存，最大跟蹤流寬度為32位，可能的痕量信號最高為500 MHz和3.125 GBIT/s串行跟蹤中，UAD3+也適用于將來的任務。
對于帶有高壓組件的微控制板（例如，使用電動機或逆變器控件），帶電氣隔離為1,000 VRMS的目標適配器也可以與UAD3+一起使用。
| 特征 | UAD2Pro | UAD2Next | UAD3 + |
|---|---|---|---|
| 應用目的 | 基本調試，生產閃存編程和入門級芯片跟蹤 | 基本調試和遠程調試，基于跟蹤的調試和測量 | 基于跟蹤的系統分析，測量和調試，遠程調試，多目標調試的高帶寬記錄 |
| 支持的調試頻道 | JTAG，CJTAG，DAP，DAP2，SPD（單針DAP），Nexus，SWD，LPD，最多50 MHz 1.6 V -5.5 V IO電壓 （根據要求0.8 V -3.3 V） | JTAG，CJTAG，DAP，DAP2，SPD（單針DAP），Nexus，SWD，LPD，最多160 MHz 1.6 V -5.5 V IO電壓 （根據要求0.8 V -3.3 V） | JTAG，CJTAG，DAP，DAP2，SPD（單針DAP），Nexus，SWD，LPD，最多160 MHz 1.6 V -5.5 V IO電壓 （根據要求0.8 V -3.3 V） |
| addl。通信渠道支持 | 可以，dxcpl（dap over can物理層），ASC通過RS232 CAN（CIA PIN分配）和ASC的sub-d9（雄性）連接器 | CAN/CAN FD，DXCPL（dap of can物理層），ASC通過RS232 sub-d9（雄性），CAN連接器（CIA PIN分配） | - |
| 跟蹤支持 | Nexus，MCDS，Coresight?芯片痕跡 | Arm Coresight?ETM，STM，ITM，PTM，F(xiàn)TM，Nexus，Aurix和Tricore MCDS Aurix和Powerarchitecture Aurora的插件跟蹤模塊，最多2車道 @ 1.25 GBIT/S 插入式平行跟蹤模塊，最多12位，最大250 Mbps，1.6 V-5.5 V IO電壓 Nexus，Aurix和Tricore MCDS，Coresight?芯片痕跡 | Arm Coresight?ETM，STM，ITM，PTM，F(xiàn)TM，Nexus，Aurix和Tricore MCDS Aurix和Powerarchitecture Aurora的跟蹤吊艙，UPT到4車道 @ 3.125 Gbit/s 平行痕量吊艙，最大32位，最大500 MHz，0.8 V -3.3 V IO電壓 Nexus，Aurix和Tricore MCDS，Coresight?芯片痕跡 |
| 跟蹤內存 | - | 512 mbyte | 最多4 Gbyte |
| 其他功能 | 建筑ESD保護 電流隔離目標界面作為選項 地面插座 | 建筑ESD保護 電流隔離目標界面作為選項 地面插座 | 分開的調試和跟蹤吊艙，可連接5米的距離基本設備 電流隔離目標界面作為選項 地面插座 |
| 與主機PC的通信 | USB2.0 | USB3，Gigabit-Ethernet | USB2.0，Gigabit-Ethernet |
| 尺寸（w x d x h） | 8.5 x 13 x 3.5厘米 | 17 x 14.5 x 5.5厘米 | 17 x 14.5 x 8.5厘米 |
| 外殼材料 | 鋁 | 鋁 | 鋁 |

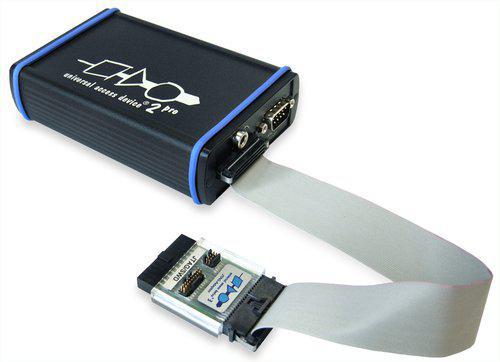

UAD2Pro

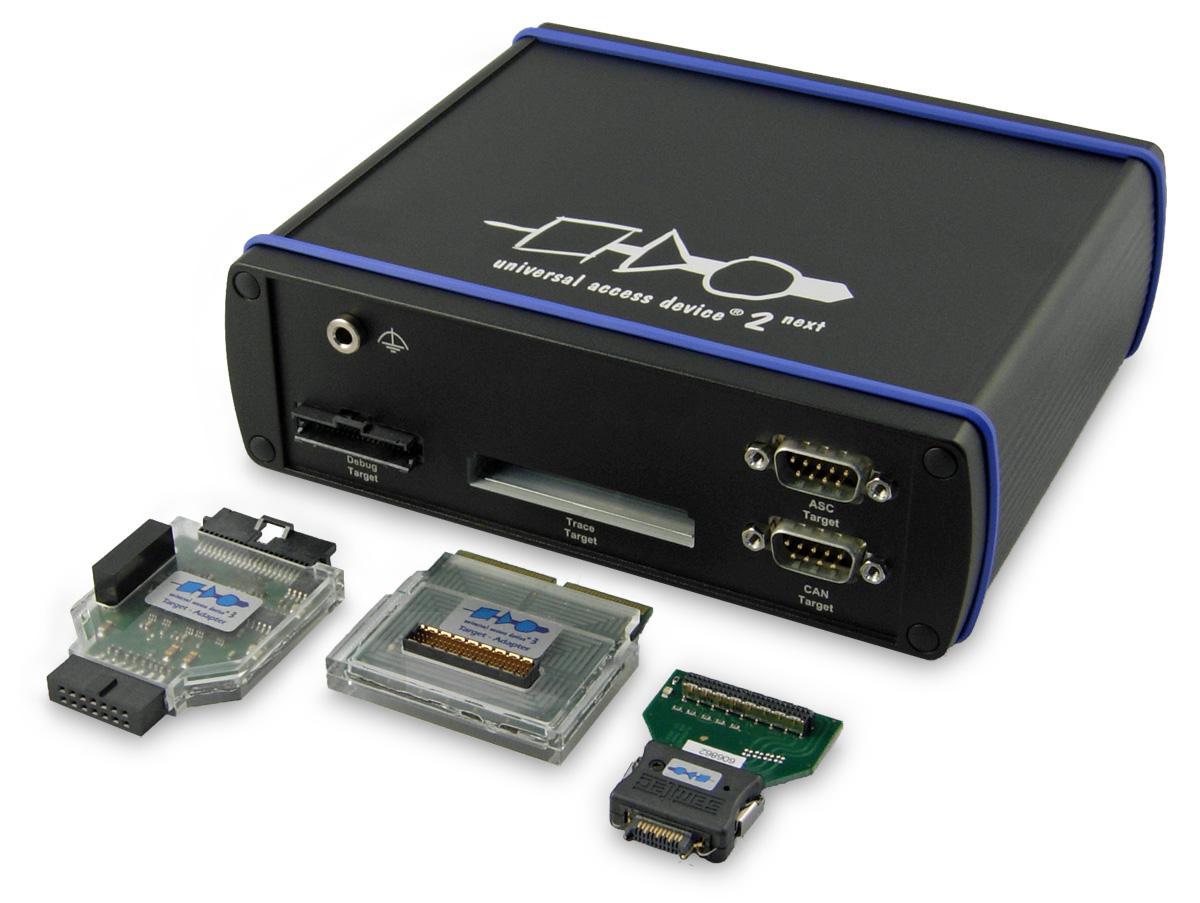

UAD2Next

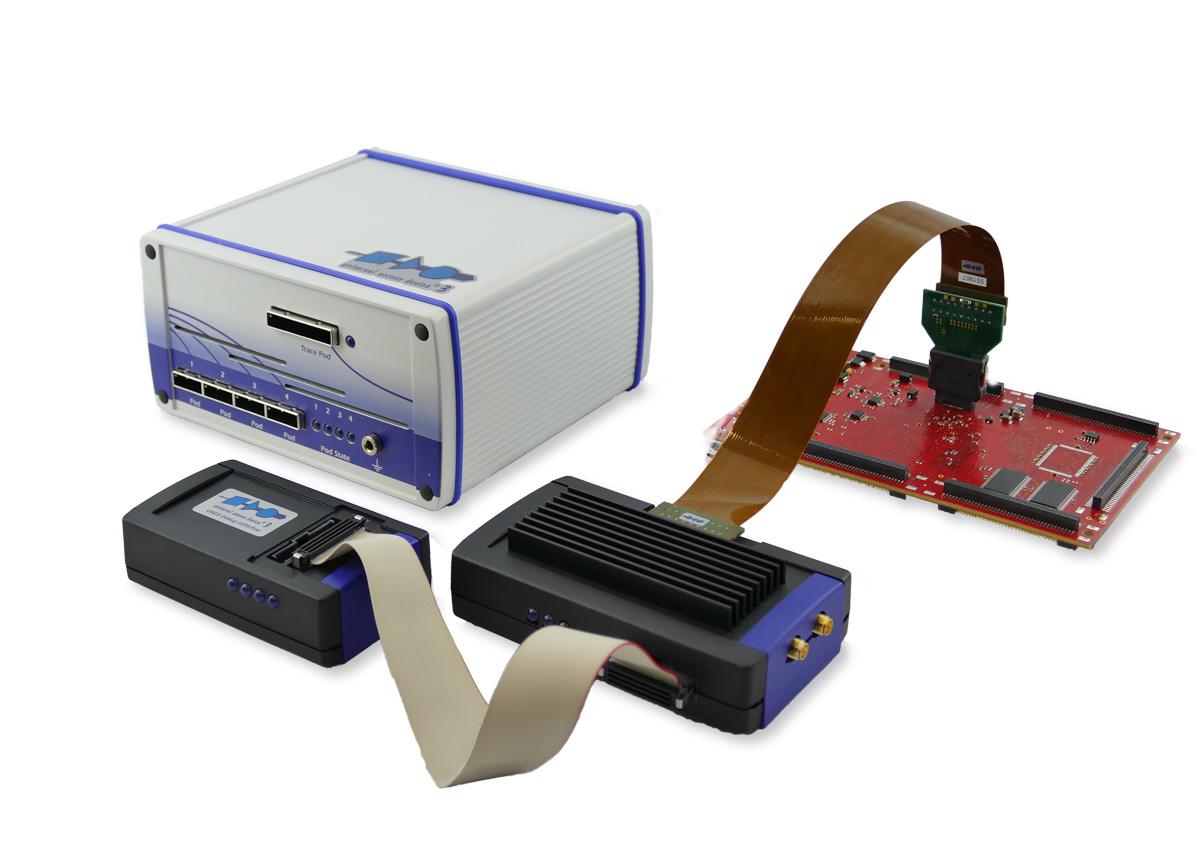

UAD3 +

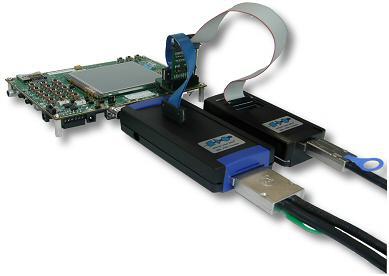

UAD3+跟蹤吊艙
UAD3 +
Newest TriCore derivatives AURIX TC4x, TC39x, TC27x, TC29xED, Power Architecture / PowerPC derivatives as MPC5744P, MPC5744K, MPC5746M, MPC5777M and Cortex -M0, Cortex-M0+, Cortex-M3, Cortex-M4, Cortex-M7, Cortex-R4，Cortex-R52恒星，Cortex-A8，Cortex-A9，Cortex-A53 S32V，I.MX25，I.MX31衍生物，Superh SH-2A，XC2000，XC2000，XE166，XE166，XMC1000，XMC1000，XMC4500，XMC4500，XMC4500，STM32，STELLAR，STELLAR，S32，S32，S32，S32，S32，S32，S32，
